Új orgonajátszóasztalt épít, meglévő manuált alakít át, vagy a regiszterkapcsolókhoz keres elektronikát? A ModSystem külön feladatokra tervezett vezérlő- és csatlakoztatópaneljeiből áttekinthető rendszer állítható össze. Itt megismerheti a billentyűérzékelés, a regiszterkezelés, az expression-pedálok és a LED-visszajelzés lehetőségeit, majd a Voxa Harmonia oldalán egyeztetheti a projektjéhez szükséges modulokat.
A digitális Hall-kapcsoló, a reed-kontaktus és az analóg Hall-érzékelő eltérő jelet ad. A hozzájuk tartozó manuálpanelek közötti választás a billentyűzet mechanikájából és a kívánt funkcióból indul ki. Így már a tervezésnél tisztázható, milyen érzékelő és vezetékezés szükséges.
A regiszterkapcsoló kiolvasása és a visszajelző LED meghajtása két összetartozó feladat. Integrált regiszter- és LED-panel, valamint külön USB-MIDI LED-vezérlő is szerepel a rendszerben. Az elrendezéshez, a csatornaszámhoz és a szükséges visszajelzéshez igazítható a választás.
A központi vezérlő, a bemeneti panelek és a mátrixcsatlakoztatók szerepe elkülönül. Egy tervben rögzíthetők a manuálok, a pedálbillentyűzet, a regiszterbankok és a tápegységek kapcsolatai. Ez érdemi alapot ad az alkatrészválasztáshoz és az ajánlatkéréshez.
01 / MODSYSTEM
Tíz modul a központi vezérlés, a billentyűérzékelés, a regiszterkezelés és a mátrixok csatlakoztatásának feladataihoz. A termékek műszaki leírásai segítenek összehasonlítani a lehetőségeket. A Manual 64 Velocity fejlesztés alatt álló változat.
10 / 10 Megjelenített modulok

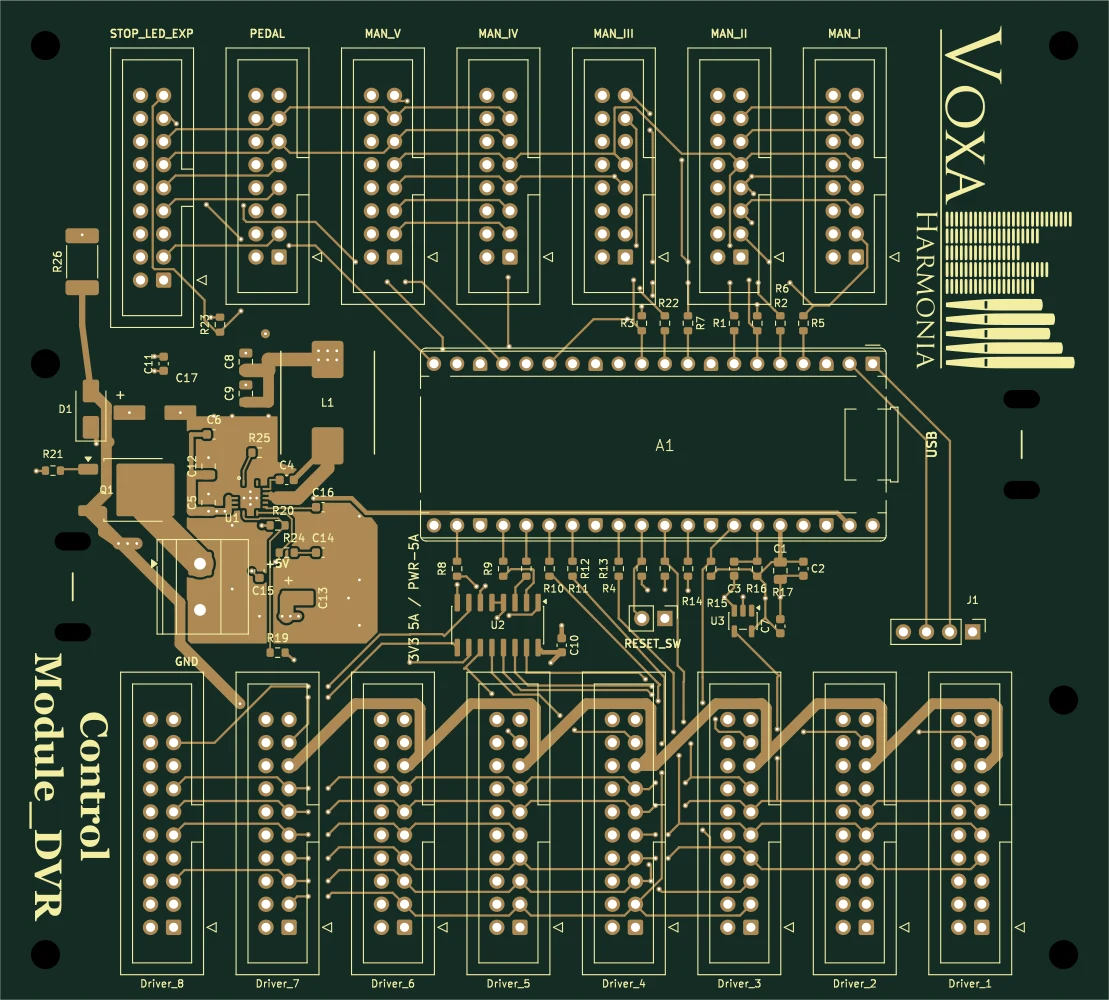

Központi vezérlés
A ModSystem központi vezérlőpanelje Raspberry Pi Pico alapokon. A manuálokat, a pedálbillentyűzetet és a regisztermodult közös rendszerbe kapcsolja, külön driverbusz-csatlakozásokkal.

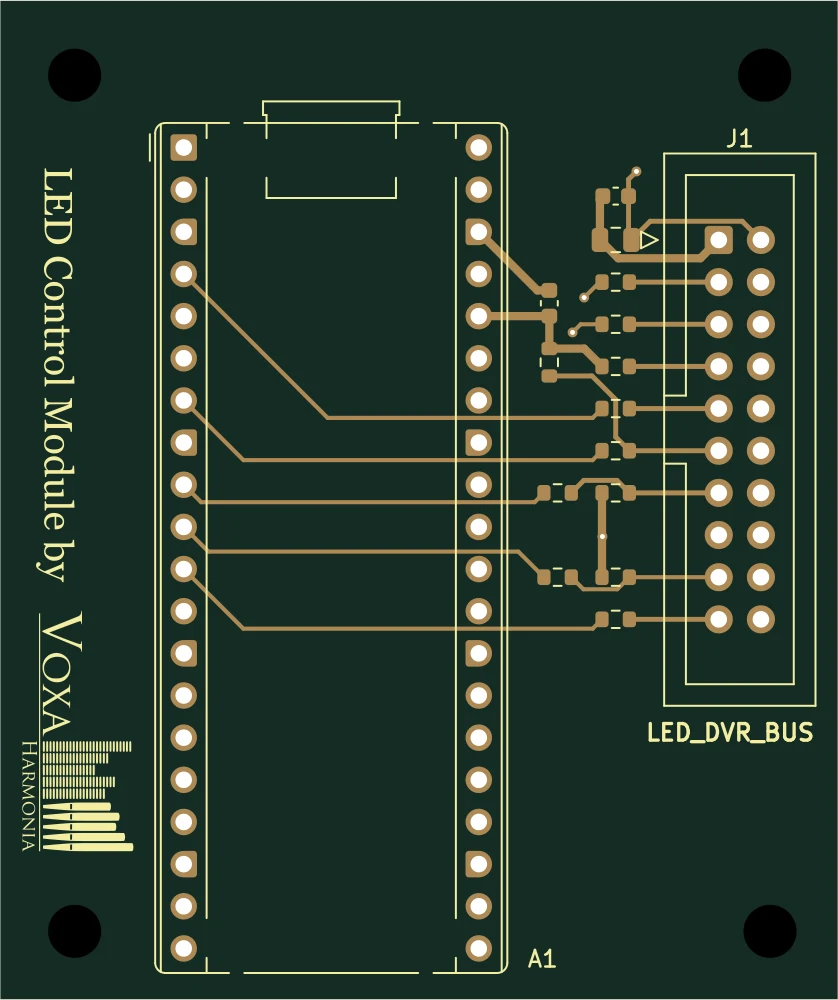

LED-vezérlés
Dedikált USB-MIDI vezérlő a láncba kapcsolható LED Driver 64 panelekhez. A számítógép MIDI-üzeneteit a LED-meghajtók vezérlőjeleivé alakítja.
Fontos tudnivaló A LED-ek külön 5 V-os tápot kapnak a meghajtópanelek tápcsatlakozóján.

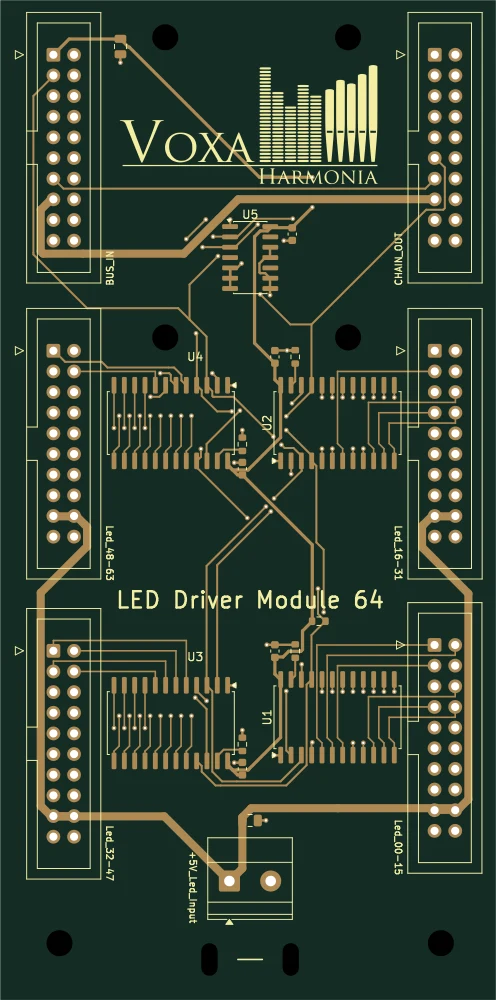

LED-meghajtás
64 külön LED-csatornát kezelő meghajtópanel, négy TLC5925 áramgenerátoros IC-vel. BUS_IN és CHAIN_OUT csatlakozóival további panelekhez láncolható.

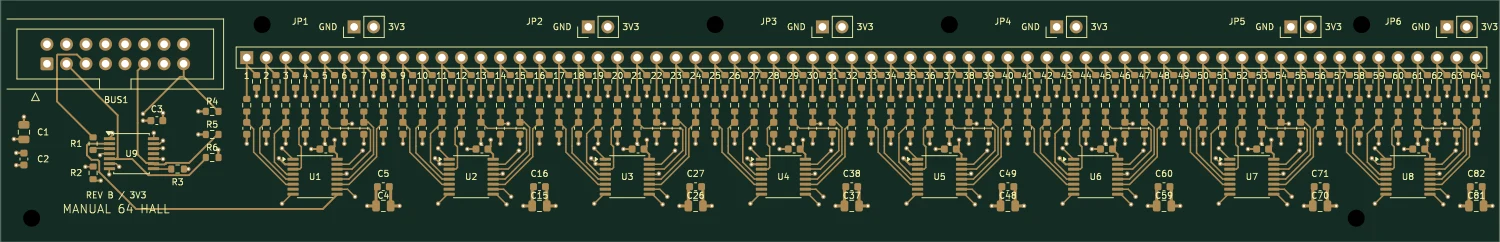

Billentyűzet – digitális Hall
64 külön digitális Hall-érzékelőt fogadó manuálpanel. A billentyűk mágneses érzékelése érintkezőmentes be/ki állapotot ad a központi vezérlőnek.
Fontos tudnivaló A külső Hall-kapcsolók a billentyűknél helyezkednek el. Ez a változat be/ki állapotot érzékel.

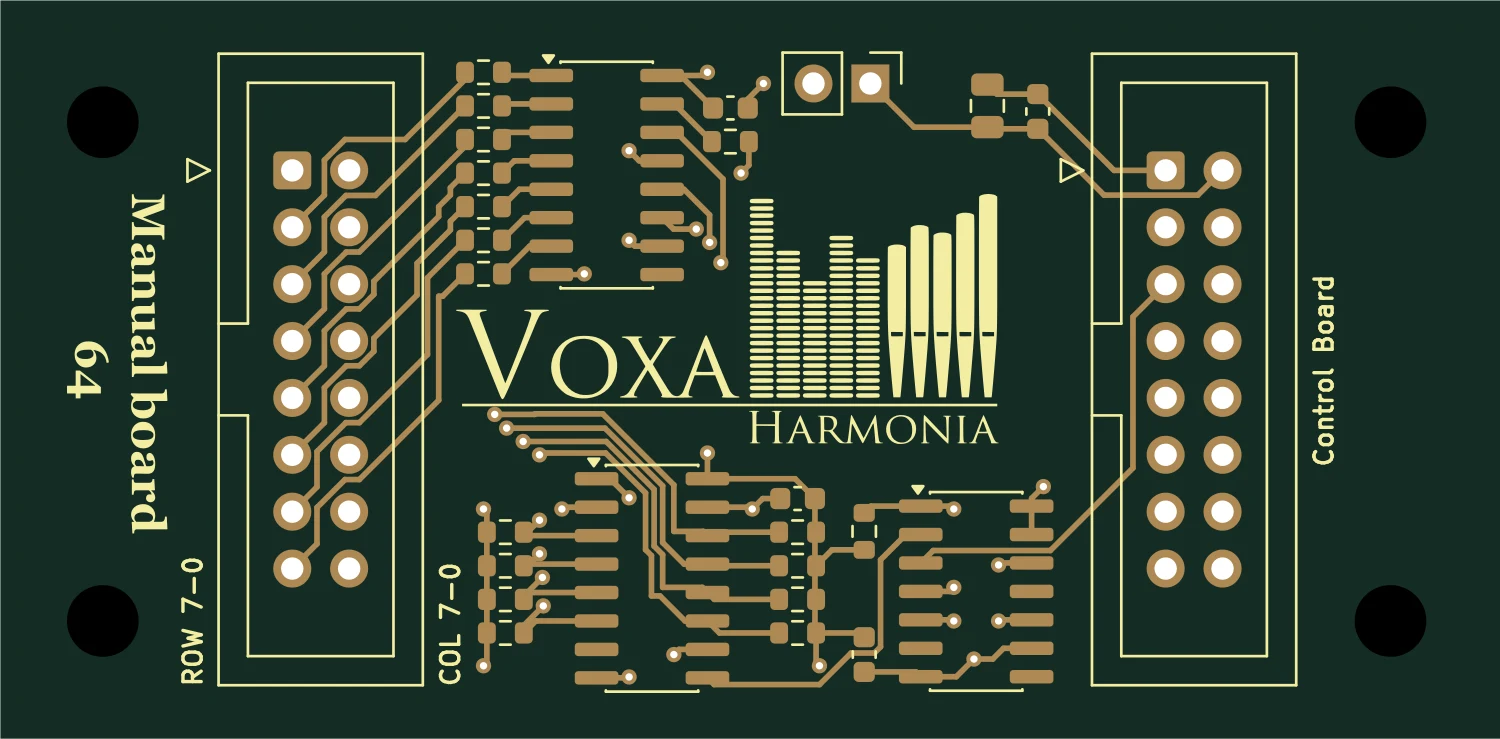

Billentyűzet – kapcsolómátrix
8×8-as kapcsolómátrixot kiolvasó manuálpanel reed-kapcsolós vagy más megfelelő kontaktusos billentyűzethez. A mátrix 64 kapcsolási pontot fogad.

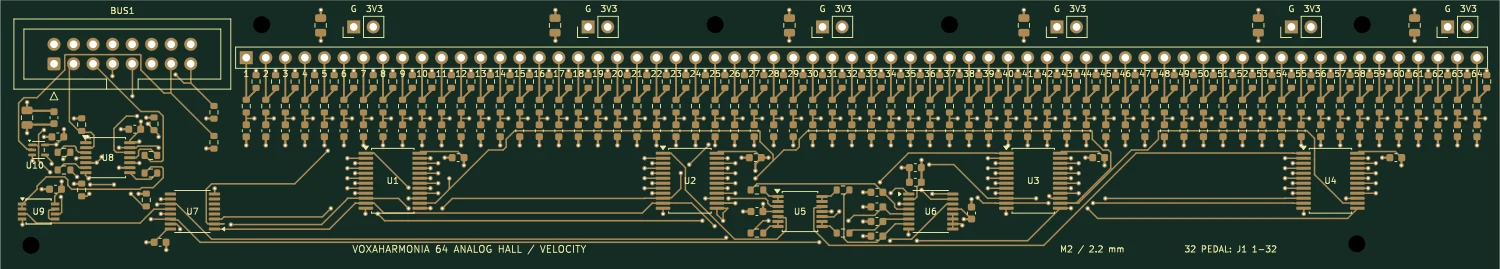

Billentyűzet – analóg Hall
64 analóg Hall-bemenetet mintavételező panel a billentyűmozgás követéséhez. A 12 bites ADC nyers értékeiből a központi vezérlő firmware-e számíthat leütési sebességet.
Fontos tudnivaló A velocity-funkcióhoz kalibráció és a megfelelő vezérlőfirmware szükséges. A firmware és a fizikai prototípus mérése még fejlesztési feladat.

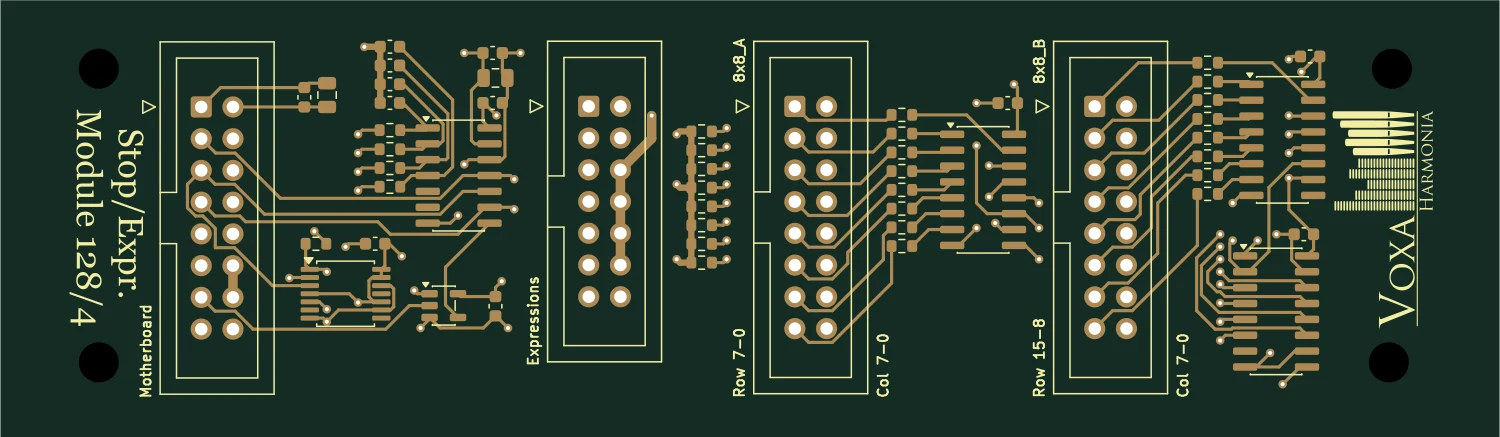

Regiszterek és expression
Regiszterkapcsolók és négy analóg expression-vezérlő csatlakoztatására készült modul. A kapcsolómátrixok és a pedálok jeleit a központi vezérlő felé továbbítja.

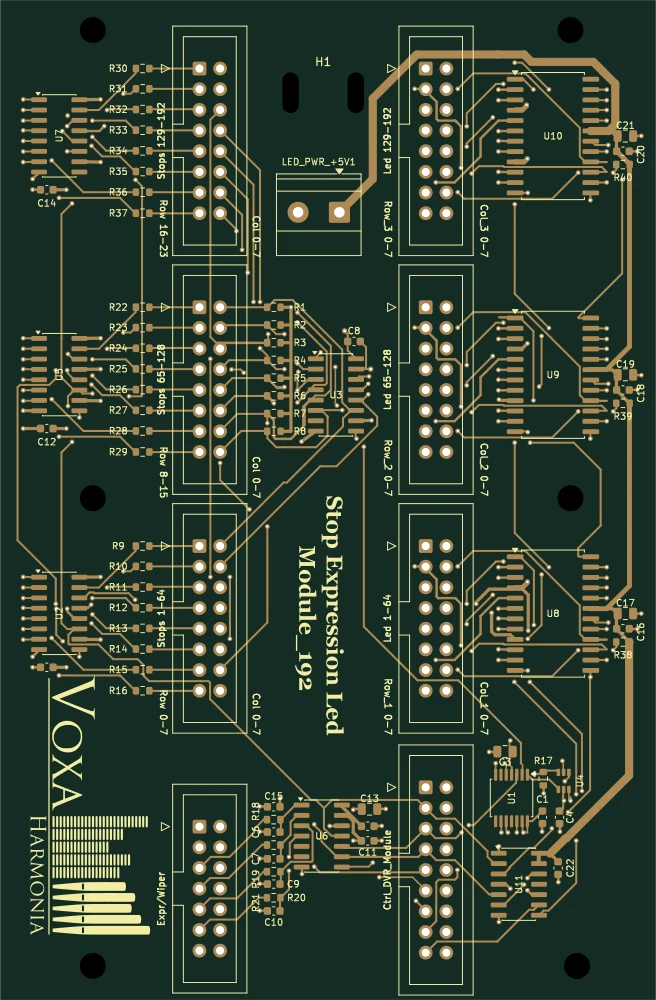

Regiszterek, LED-ek és expression
Három 8×8-as regiszterbankot, LED-visszajelzést és négy expression-bemenetet egyesítő panel. A kapcsolók kiolvasását és a regiszterek fényjelzését egy modul fogja össze.
Fontos tudnivaló A LED-ek 5 V-os tápellátása és a 3,3 V-os logikai busz külön hálózaton szerepel.

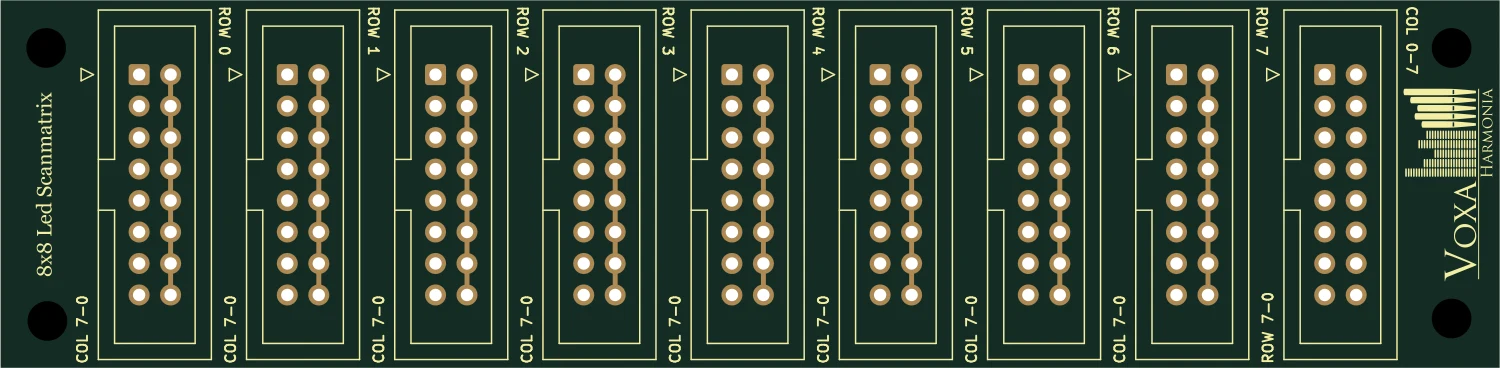

LED-mátrix csatlakoztatás
8×8-as sor–oszlop hálózatú csatlakoztató panel LED-mátrixhoz. Az IDC-csatlakozók rendezett kábelezést biztosítanak a 64 mátrixpozícióhoz.

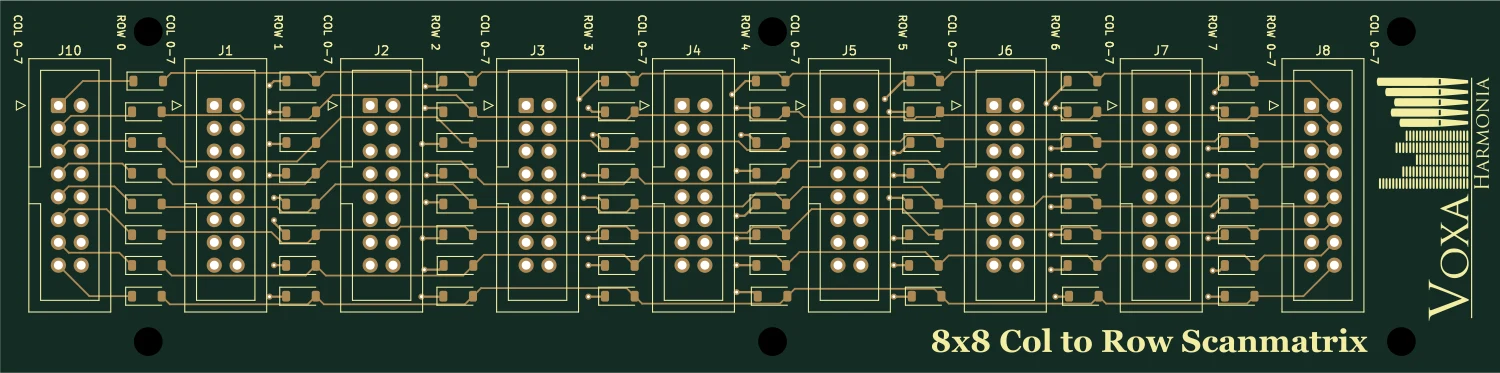

Kapcsolómátrix
64 kapcsolási pontot rendező Col-to-Row mátrixpanel. A pontonkénti 1N4148W diódák a kapcsolóhálózat leválasztását biztosítják.
02 / Választási útmutató
A kiindulópont a játszóasztal feladata és meglévő kialakítása. Az alábbi négy terület segít összeírni a szükséges jeleket és megtalálni a hozzájuk tartozó modulokat. A végleges összeállításhoz a csatlakozásokat, a tápellátást és a firmware funkcióit együtt kell ellenőrizni.
Érintkezőmentes, be/ki kapcsolású billentyűérzékeléshez a Manual 64 Hall digitális Hall-bemeneteit érdemes megvizsgálni. Reed-kapcsolós vagy más megfelelő kontaktusos billentyűzethez a Manual 64 Reed 8×8-as kapcsolómátrixot olvas. A Manual 64 Velocity analóg Hall-érzékelőkkel a billentyűmozgás követését célozza; a velocity-firmware és a fizikai prototípus mérése még fejlesztés alatt áll. Ezért ezt a változatot fejlesztési lehetőségként vegye számításba. A billentyűk száma mellett az érzékelők elhelyezése és jeltípusa is lényeges.
Ha a regiszterek kapcsolási állapotát és analóg pedálokat szeretne beolvasni, a Stop Expression 128 a kiindulópont. Ha ugyanebben az egységben LED-visszajelzésre is szükség van, a Stop LED Expression 192 három 8×8-as regiszterbankot és LED-mátrixmeghajtókat egyesít. Mindkét modul négy analóg expression-bemenetet tartalmaz. A választásnál a kapcsolók számán túl a regiszterbankok kiosztását, a pedálok elektromos jellemzőit és a visszajelzés feladatát is írja le.
Külön LED-vezérlési ághoz a Control Modul LED USB-MIDI üzeneteket alakít a LED Driver 64 vezérlőjeleivé. Egy meghajtó 64 külön LED-csatornát kezel; akár 3–4 modul is sorba kapcsolható, így 192–256 LED-csatornás rendszer építhető a modulszámhoz illesztett firmware-rel. A LED-ek külön 5 V-os tápellátást igényelnek. Mátrixos LED-elrendezéshez a 8×8 Scan Matrix LED csatlakoztatópanel lehet releváns, megfelelő külső meghajtó mellett. A különálló LED-csatornák és a sor–oszlop mátrix eltérő kábelezést jelentenek.
A Control Modul Driver a manuálok, a pedálbillentyűzet és a regisztermodul központi kapcsolódási pontja. Öt manuálportot, egy pedálportot és külön modulcsatlakozásokat kínál. A 8×8 Scan Matrix diódás panel 64 kapcsolási pont rendezett bekötéséhez és pontonkénti leválasztásához használható megfelelő mátrixbemenet mellett. Teljes rendszer tervezésekor először a jelutakat és a modulkapcsolatokat rögzítse, majd egyeztesse a tápellátást és a kívánt MIDI-kiosztást.
03 / MODSYSTEM
A billentyűk, regiszterek és expression-pedálok jelei a megfelelő bemeneti modulokon át jutnak a központi vezérlőhöz. A LED-visszajelzéshez külön meghajtási út tartozik. Ez funkcionális áttekintés; a konkrét bekötést és tápellátást a kiválasztott modulok szerint kell megtervezni.
Rendszerfelépítési ábrák. A pontos bekötést és tápellátást mindig a kiválasztott modulokhoz kell egyeztetni.
04 / Kérdések
Egy játszóasztal különböző jeleket kapcsol össze: a billentyűk és regiszterek kapcsolási állapotát, a pedálok analóg helyzetét és a számítógéptől érkező fényjelzést. Ezekhez eltérő bemenetek és meghajtók szükségesek. A ModSystem felépítése segít a feladat szerint kiválasztani az elektronikát, legyen szó saját építésű MIDI-orgonáról vagy egy meglévő játszóasztal elektronikai átalakításának megtervezéséről. A kiválasztást mindig az érzékelők, a kábelezés és a vezérlőprogram együtt határozza meg.
Írja össze a manuálok és a pedálbillentyűzet billentyűszámát, az érzékelők típusát, a regiszterkapcsolókat, az expression-pedálokat és a LED-eket. Ezekből látszik, melyik bemeneti vagy meghajtómodul szükséges. A számítógépes orgonaszoftver kívánt MIDI-kiosztását is érdemes már az első egyeztetéshez előkészíteni.
A Manual 64 Hall külön digitális Hall-érzékelők be/ki jeleit fogadja. A Manual 64 Reed kapcsolási pontokat olvas egy 8×8-as mátrixból. A választás a billentyűzet meglévő vagy tervezett érzékelőitől függ; a két megoldás jelvezetékezése és bemeneti kialakítása eltér.
A digitális Hall-változat be/ki állapotot érzékel. Az analóg Hall-alapú Manual 64 Velocity a mozgás mintavételezését célozza. A velocity-funkcióhoz megfelelő firmware és kalibráció szükséges; a firmware megvalósítása és a fizikai prototípus mérése még fejlesztési feladat. Ne kezelje kész velocity-megoldásként.
A tervezés során egyeztesse a használt orgonaszoftver és a vezérlőfirmware pontos verzióját, a MIDI-üzenetek típusát, a csatornákat és a regiszter-visszajelzés kiosztását. A megfelelő összeállításról ezek alapján lehet dönteni. Ez az áttekintés nem jelent általános vagy minden verzióra érvényes kompatibilitási ígéretet.
A meglévő billentyűérzékelők, kapcsolók és vezetékek dokumentálása után megvizsgálható, mely részek kapcsolhatók a modulokhoz. Küldje el a játszóasztal felépítését, a csatlakozások leírását és lehetőség szerint fényképeit. A mechanikai alkatrészek és az elektronika illesztését projektenként kell tisztázni.
A Stop LED Expression 192 együtt kezeli a regiszterkapcsolók kiolvasását, a LED-mátrixokat és négy expression-bemenetet. Különálló LED-rendszerhez a Control Modul LED és a LED Driver 64 páros vizsgálható. A kívánt elrendezés és a visszajelzések száma alapján válasszon.
A Voxa Harmonia főoldalának kapcsolatfelvételi lehetőségén keresztül írja le a projektet és a kiválasztott modulokat. A szükséges összeállítást, a fejlesztés alatt álló funkciókat, valamint a rendelési feltételeket közvetlen egyeztetés során lehet pontosítani. Az alábbi lista segít előkészíteni a megkeresést.
A bemutatott orgonaalkatrészek elektronikai panelek: központi vezérlők, billentyűérzékelőket fogadó manuálpanelek, regiszter- és expression-modulok, LED-meghajtók és mátrixcsatlakoztatók. A billentyűzet, az érzékelők, a mechanikai elemek és a tápellátás illesztését külön érdemes egyeztetni. A modul kiválasztása önmagában nem jelenti egy teljes, beépítésre kész játszóasztal megrendelését.
05 / VOXA HARMONIA
Az ajánlatkéréshez nem szükséges kész kapcsolási terv. Egy pontos feladatleírás segít elkülöníteni a már meglévő alkatrészeket és azokat a funkciókat, amelyekhez még elektronikát keres. A Voxa Harmonia főoldalán kezdeményezhet közvetlen egyeztetést.
